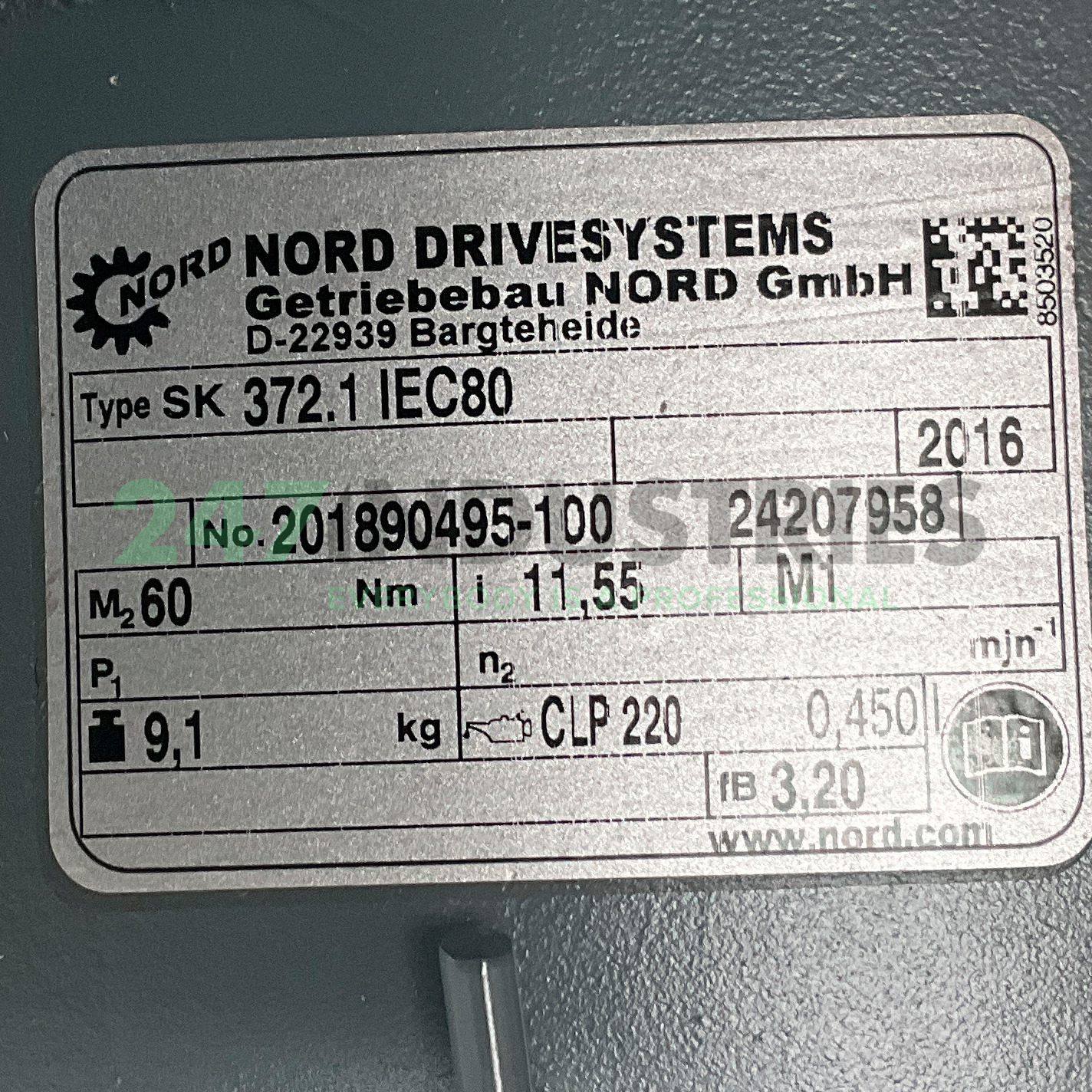

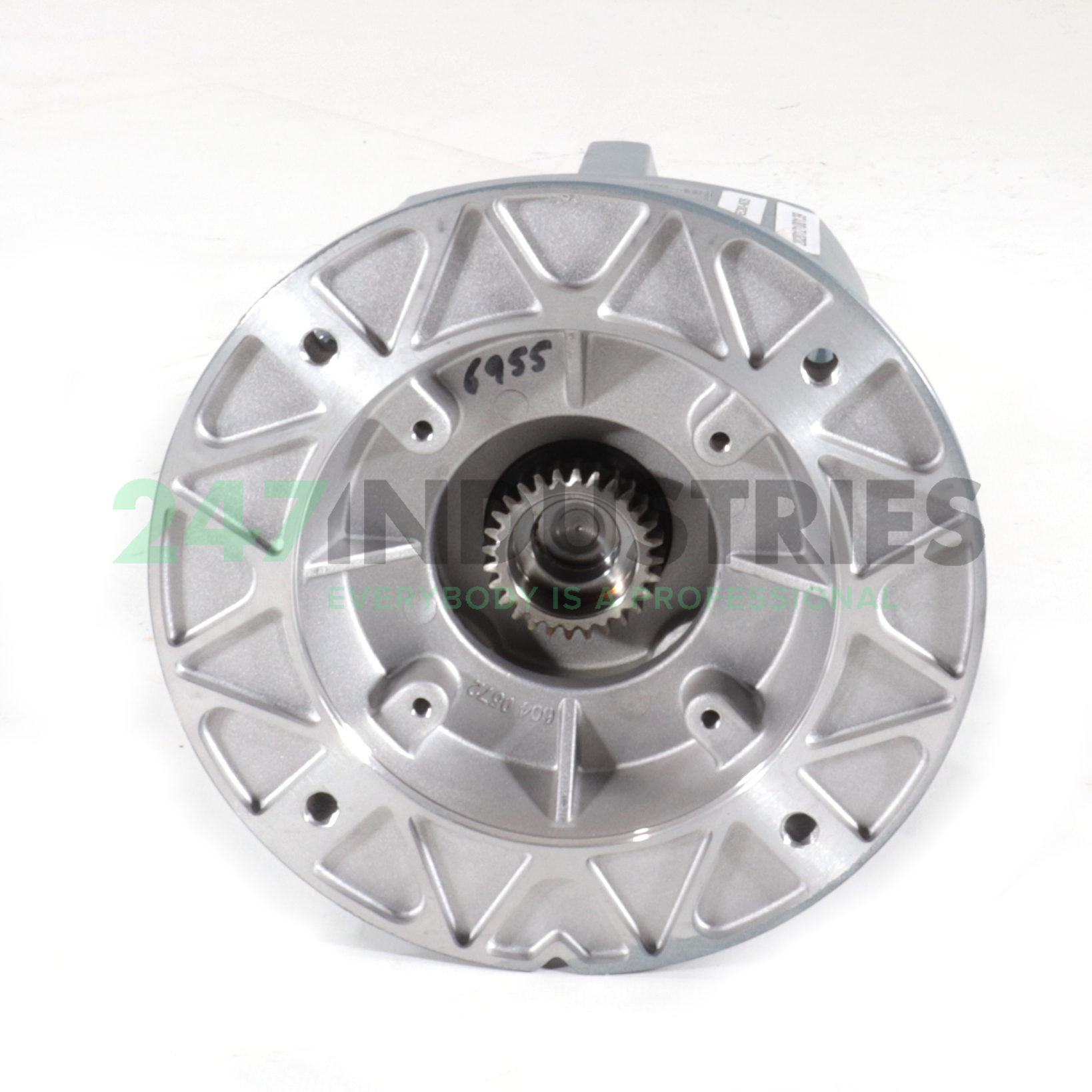

SK372.1-IEC80 Nord Drive Systems

Technische Daten

1. Verfügbarkeit 2 St.
2. Marke Nord Drive Systems
3. Item number SK372.1-IEC80 Nord Drive Systems
4. Category Getriebe

Gewicht und Abmessungen

1. Gewicht (kg) 8

Produkteigenschaften

1. Montage special shaft end = IM…4
2. Übersetzung i = n1/n2 12
3. IEC-Rahmengröße 80

Detaillierte Produkteigenschaften

1. IEC-Rahmengröße 80
2. Wellendurchmesser (mm) 19
3. IEC-Rahmengröße 080
4. Wellenlänge (mm) 40
5. Passfederbreite (mm) 6
6. Passfederlänge (mm) 32
7. Bohrung Gewindewelle M6
8. Wellenhöhe, B3 montiert (mm) 80
9. Weite Fußlöcher, B3 montiert (mm) 125
10. Länge Fußlöcher, B3 montiert (mm) 100
11. Durchmesser Fußlöcher (mm) 9.5
12. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 200
13. Flanschzentrierung B5/V1/B35/V3 (mm) 130
14. Lochkreis B5/V1/B35/V3 (mm) 165
15. Anzahl Flanschlöcher 4
16. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 12
17. Lochkreis B14/B34/V18/V19 (mm) 100
18. Flanschgewindebohrungen B14/B34/V18/V19 M6
19. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 120
20. Flanschzentrierung B14/B34/V18/V19 (mm) 80
