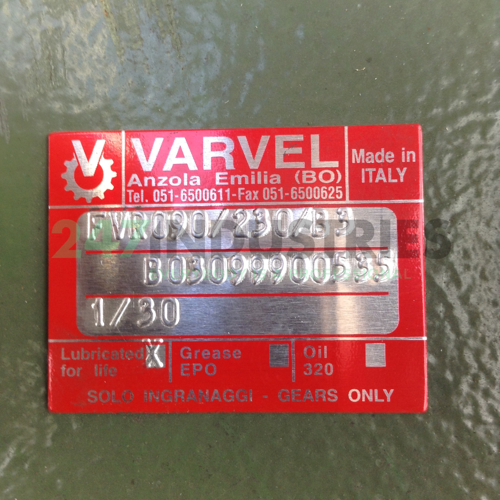

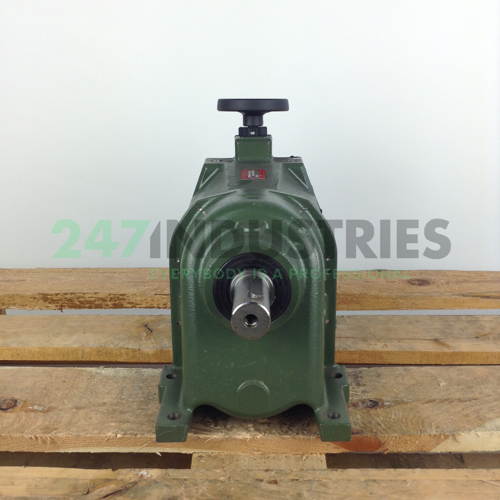

FVR090/230B3-90B5I30 Varvel

Technische Daten

1. Verfügbarkeit 3 St.
2. Marke Varvel
3. Item number FVR090/230B3-90B5I30 Varvel
4. Category Getriebe

Gewicht und Abmessungen

1. Gewicht (kg) 39.5

Produkteigenschaften

1. Montage B5 (Außenflansch)
2. Übersetzung i = n1/n2 30
3. IEC-Rahmengröße 90

Detaillierte Produkteigenschaften

1. Wellendurchmesser (mm) 24
2. IEC-Rahmengröße 090
3. Wellenlänge (mm) 50
4. Passfederbreite (mm) 8
5. Passfederlänge (mm) 40
6. Bohrung Gewindewelle M8
7. Wellenhöhe, B3 montiert (mm) 90
8. Weite Fußlöcher, B3 montiert (mm) 140
9. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
10. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 200
11. Lochkreis B5/V1/B35/V3 (mm) 165
12. Lochkreis B14/B34/V18/V19 (mm) 115
13. Flanschgewindebohrungen B14/B34/V18/V19 M8
14. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 140
