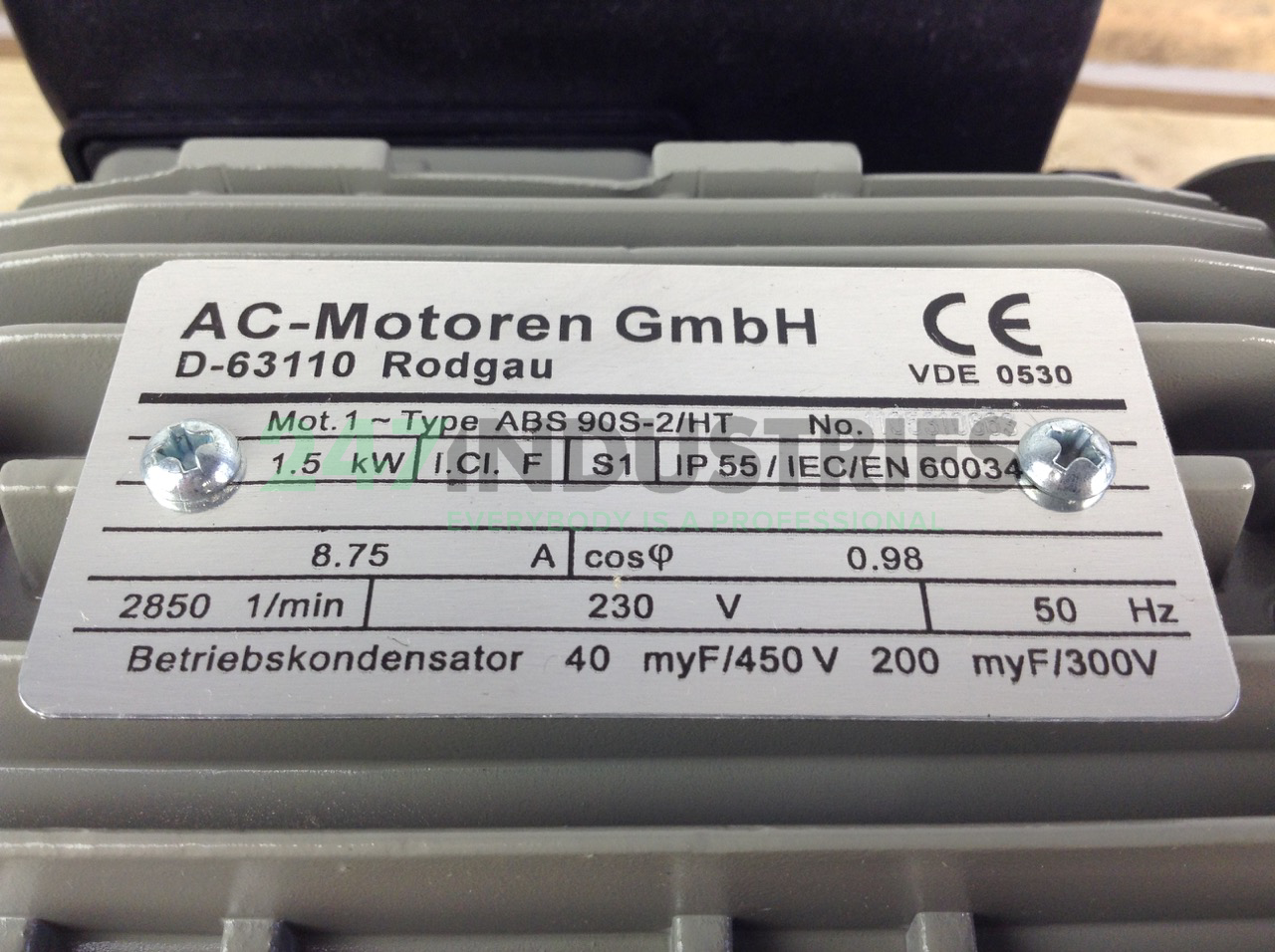

ABS90S-2/HTB3 AC-Motoren GmbH

Technische Daten

1. Verfügbarkeit 0 St.
2. Marke AC-Motoren GmbH
3. Item number ABS90S-2/HTB3 AC-Motoren GmbH
4. Category 1-Phasen-Motoren

Gewicht und Abmessungen

1. Gewicht (kg) 12.5

Produkteigenschaften

1. Nennleistung (kW) 1.5
2. Drehzahl bei 50 Hz (U/MIN) / Anzahl der Pole 3000 / 2-Polig
3. Frequenz 50 Hz
4. Wirkungsgrad Nicht anwendbar

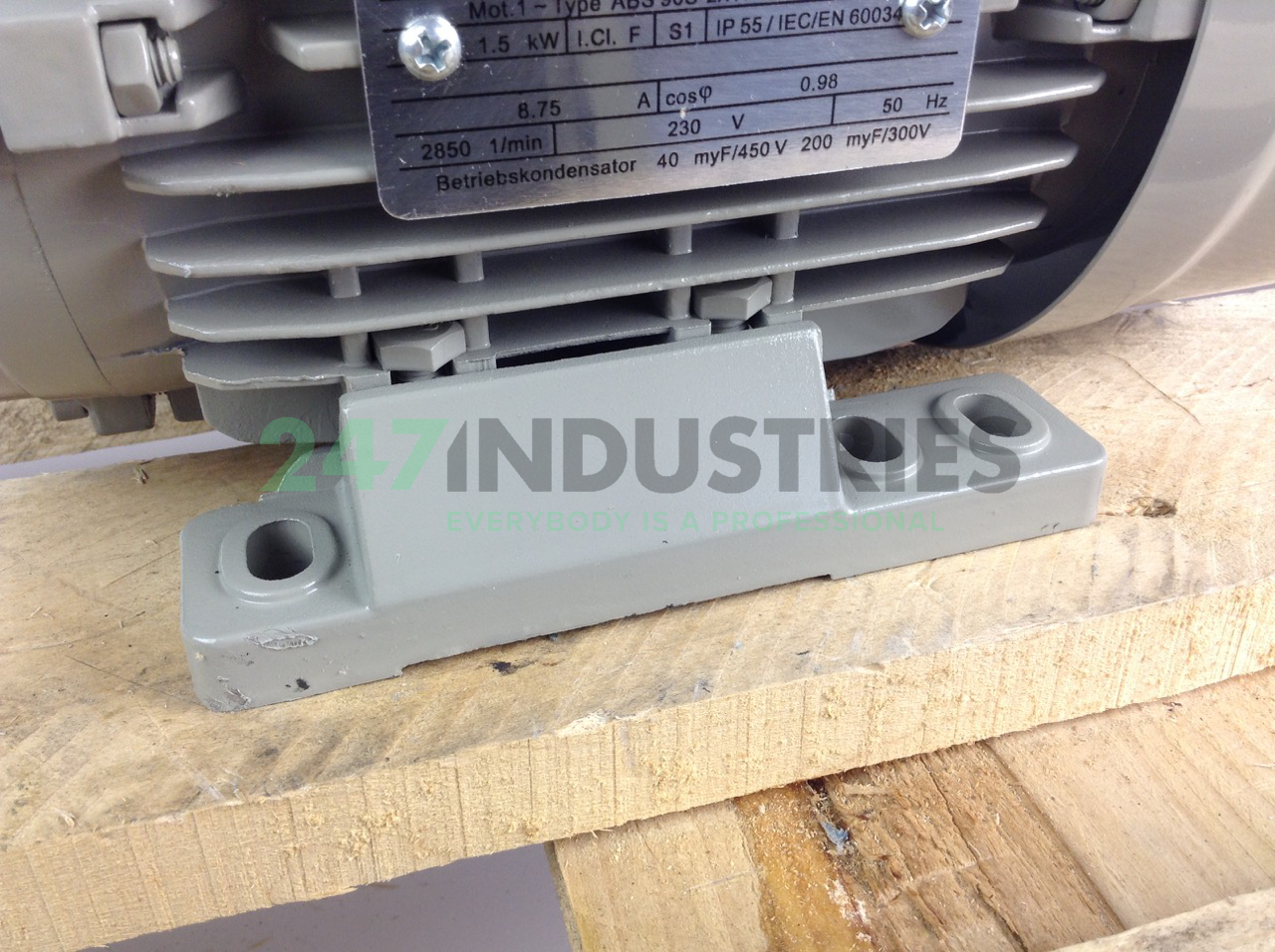

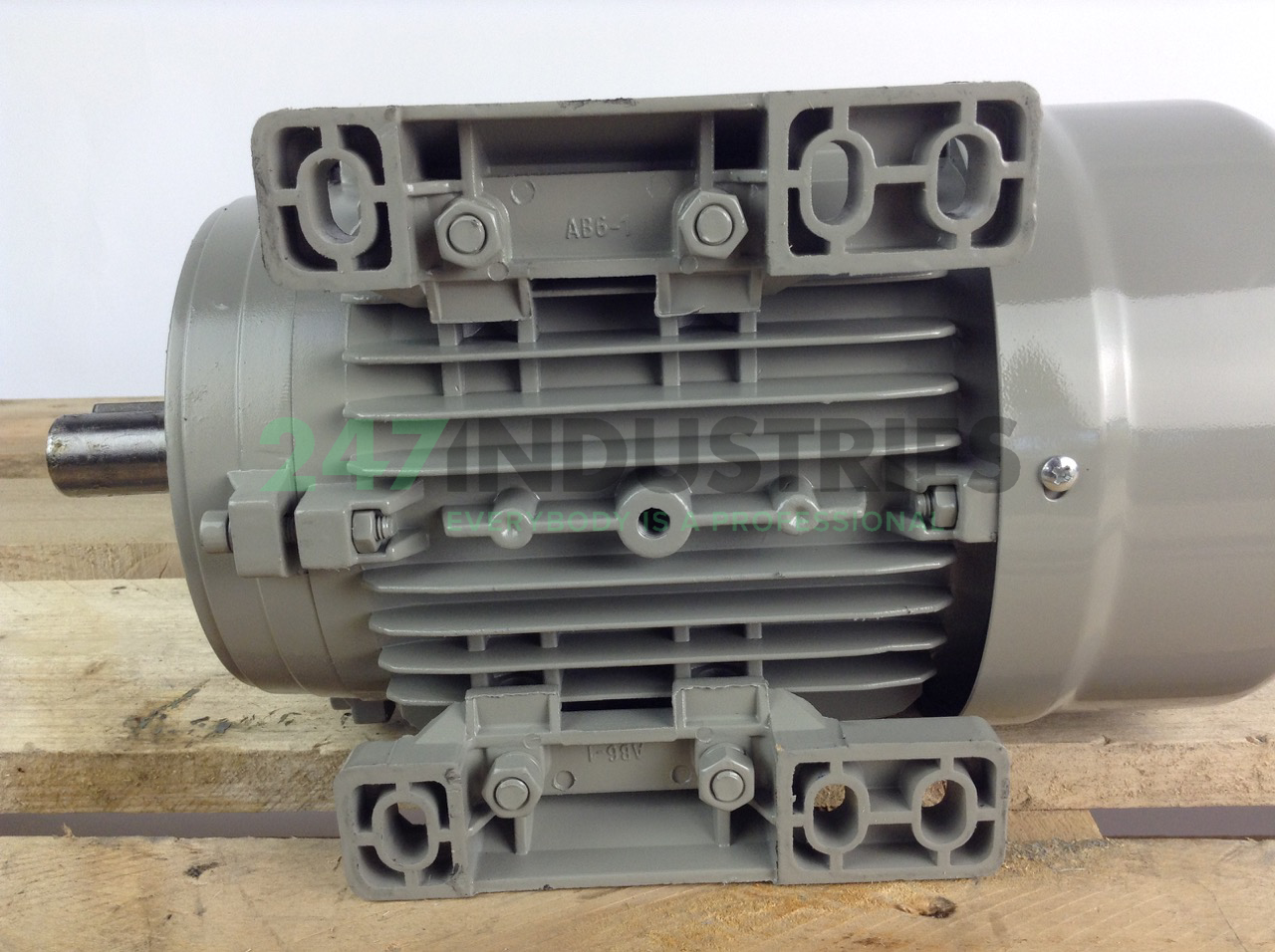

5. Montage B3 (Fuß)
6. Bremse Ohne Bremse
7. IP-Schutzart IP55
8. Explosionsschutz (ATEX) Ohne Schutz
9. IEC-Rahmengröße 90

Detaillierte Produkteigenschaften

1. IEC-Rahmengröße 90
2. Wellendurchmesser (mm) 24
3. Gehäusematerial Alu
4. AC/DC AC
5. Standard IEC
6. IEC-Rahmengröße 090
7. Wellenlänge (mm) 50
8. Passfederbreite (mm) 8
9. Passfederlänge (mm) 40
10. Bohrung Gewindewelle M8
11. Wellenhöhe, B3 montiert (mm) 90
12. Weite Fußlöcher, B3 montiert (mm) 140
13. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
14. Durchmesser Fußlöcher (mm) 10
15. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 200
16. Flanschzentrierung B5/V1/B35/V3 (mm) 130
17. Lochkreis B5/V1/B35/V3 (mm) 165
18. Anzahl Flanschlöcher 4
19. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 12
20. Lochkreis B14/B34/V18/V19 (mm) 115
21. Flanschgewindebohrungen B14/B34/V18/V19 M8
22. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 140
23. Flanschzentrierung B14/B34/V18/V19 (mm) 95

Downloads und Links

1. Seriendatenblatt Seriendatenblatt
