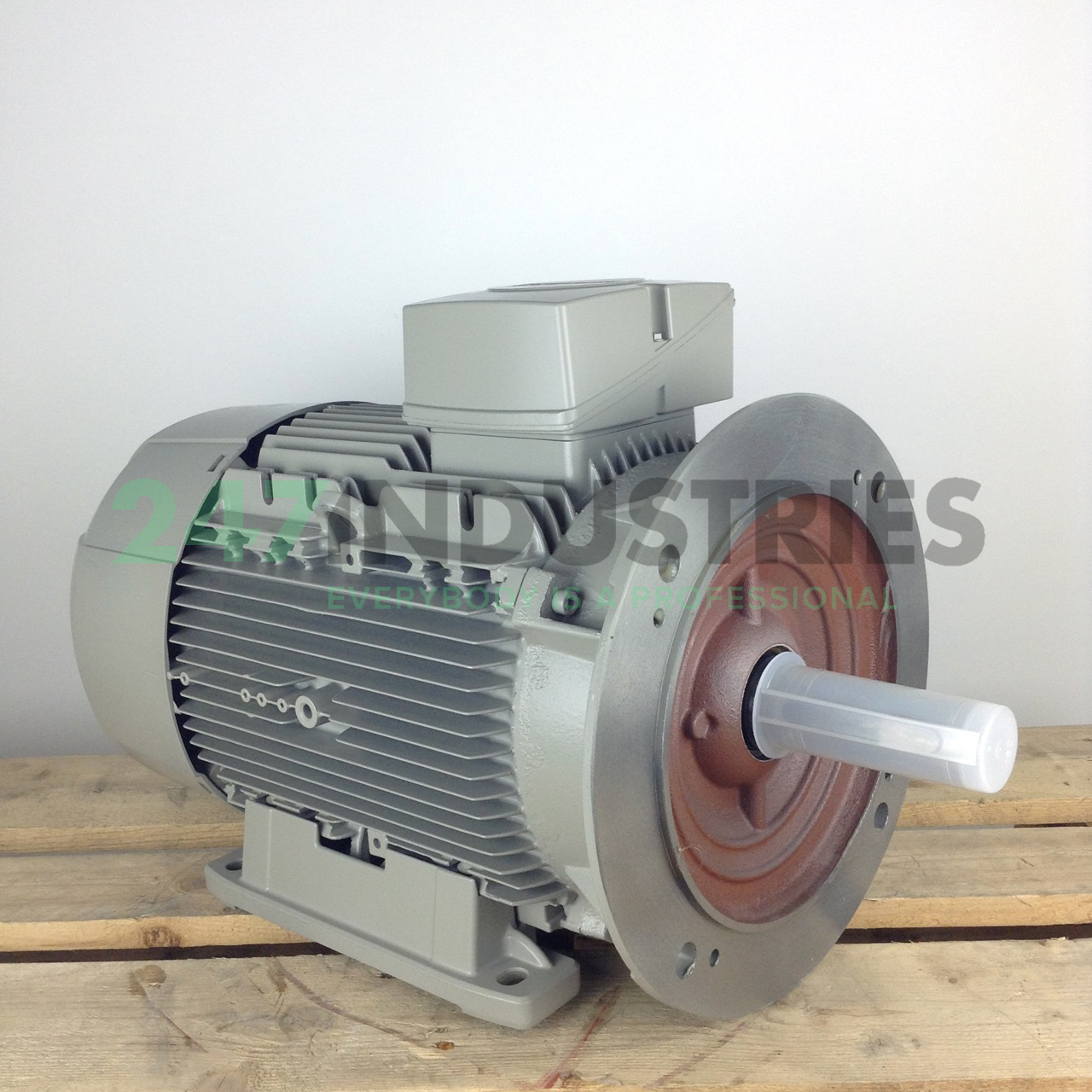

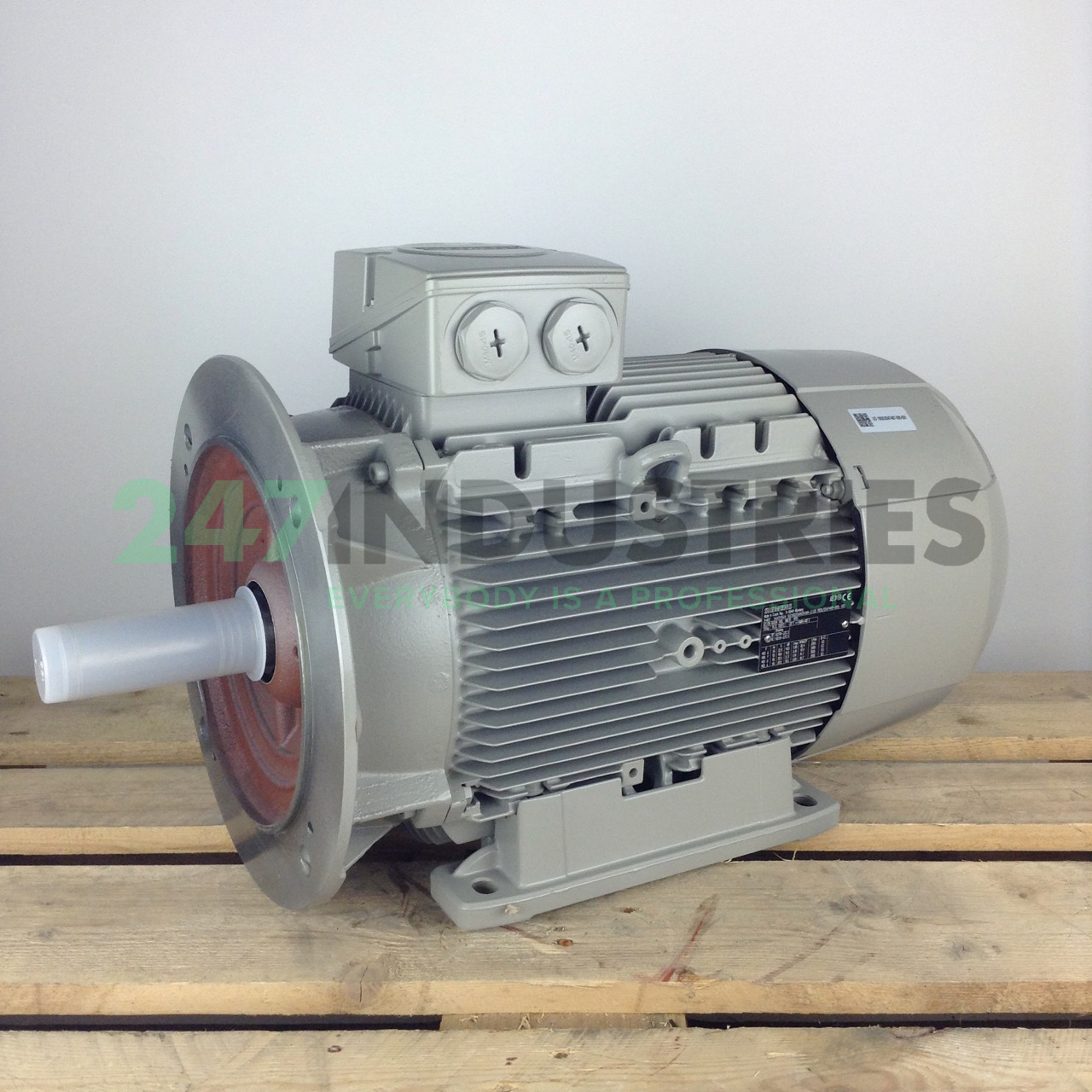

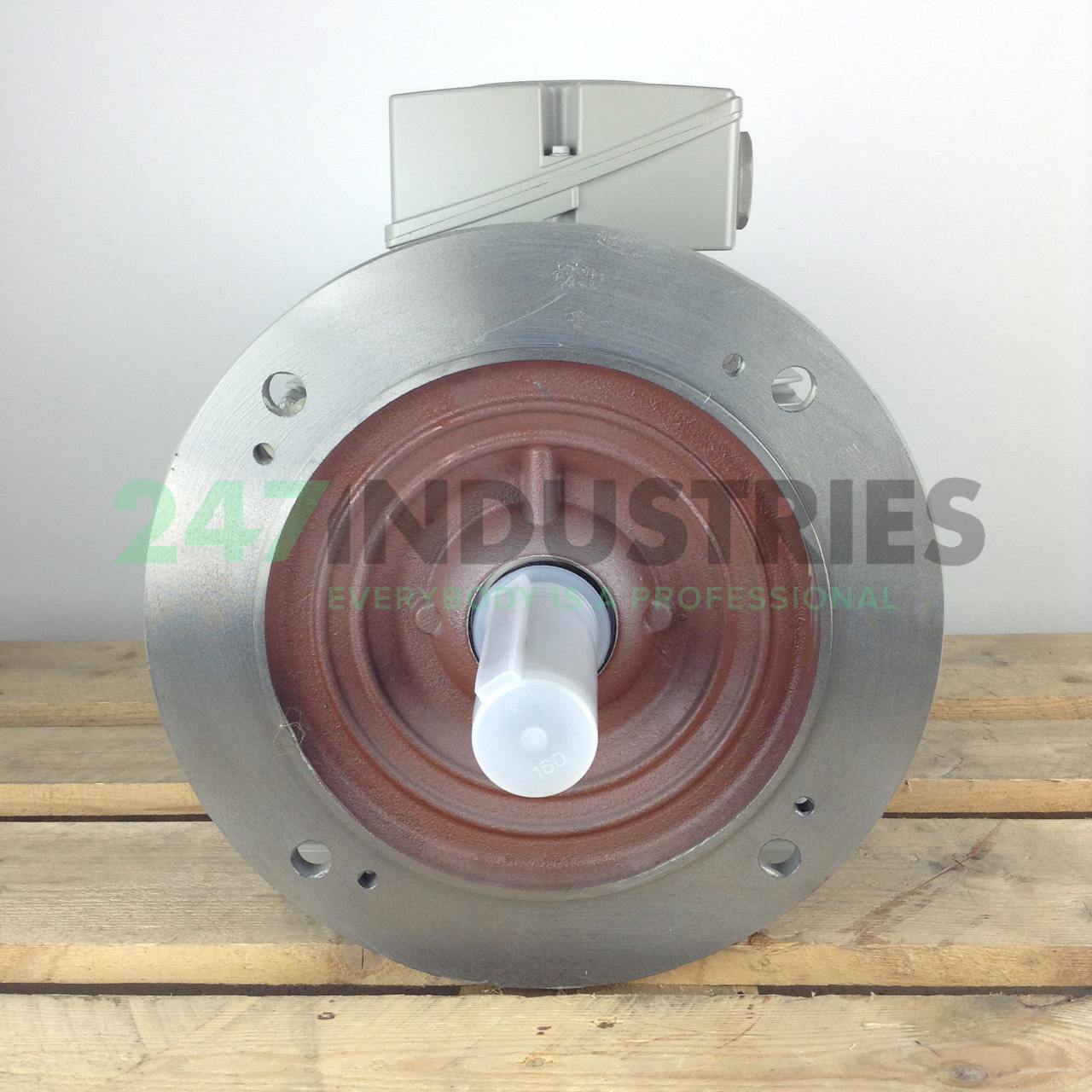

1LE1003-1DA43-4JA4-Z Siemens

Technische Daten

1. Verfügbarkeit 1 St.
2. Marke Siemens
3. Item number 1LE1003-1DA43-4JA4-Z Siemens
4. Category 3-Phasen-Motoren

Gewicht und Abmessungen

1. Gewicht (kg) 94

Produkteigenschaften

1. Nennleistung (kW) 18.5
2. Drehzahl bei 50 Hz (U/MIN) / Anzahl der Pole 3000 / 2-Polig
3. Frequenz 50/60 Hz
4. Wirkungsgrad IE3 = Premium
5. Montage B35 (Fuß + Außenflansch)
6. Bremse Ohne Bremse
7. IP-Schutzart IP55
8. Explosionsschutz (ATEX) Ohne Schutz
9. IEC-Rahmengröße 160

Detaillierte Produkteigenschaften

1. Spannung 380-400VD / 660-690VY
2. IEC-Rahmengröße 160
3. Wellendurchmesser (mm) 42
4. Gehäusematerial Alu
5. AC/DC AC
6. Standard IEC
7. IEC-Rahmengröße 160
8. Wellenlänge (mm) 110
9. Passfederbreite (mm) 12
10. Passfederlänge (mm) 90
11. Bohrung Gewindewelle M16
12. Wellenhöhe, B3 montiert (mm) 160
13. Weite Fußlöcher, B3 montiert (mm) 254
14. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
15. Durchmesser Fußlöcher (mm) 15
16. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 350
17. Flanschzentrierung B5/V1/B35/V3 (mm) 250
18. Lochkreis B5/V1/B35/V3 (mm) 300
19. Anzahl Flanschlöcher 4
20. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 18.5
21. Lochkreis B14/B34/V18/V19 (mm) 215
22. Flanschgewindebohrungen B14/B34/V18/V19 M12
23. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 250
24. Flanschzentrierung B14/B34/V18/V19 (mm) 180
