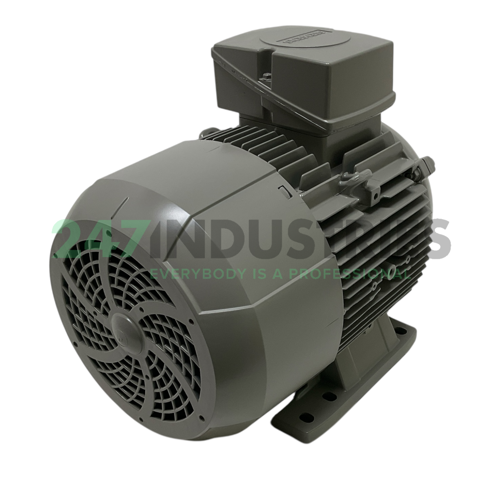

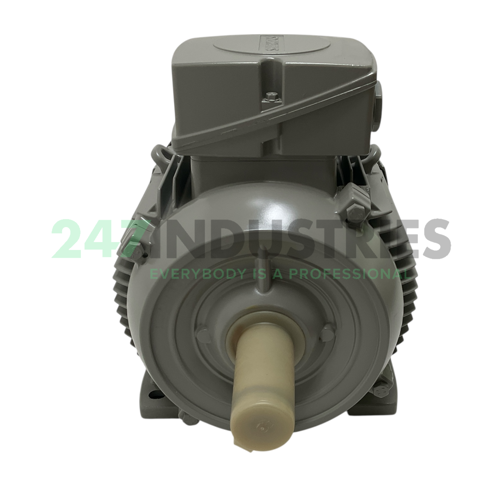

1LE1003-1CC23-4AA4 Siemens

Technische Daten

1. Verfügbarkeit 1 St.
2. Marke Siemens
3. Item number 1LE1003-1CC23-4AA4 Siemens
4. Category 3-Phasen-Motoren

Gewicht und Abmessungen

1. Gewicht (kg) 52

Produkteigenschaften

1. Nennleistung (kW) 4
2. Drehzahl bei 50 Hz (U/MIN) / Anzahl der Pole 1000 / 6-Polig
3. Frequenz 50/60 Hz
4. Wirkungsgrad IE3 = Premium
5. Montage B3 (Fuß)
6. Bremse Ohne Bremse
7. IP-Schutzart IP55
8. Explosionsschutz (ATEX) Ohne Schutz
9. IEC-Rahmengröße 132

Detaillierte Produkteigenschaften

1. Spannung 380-400VD / 660-690VY
2. IEC-Rahmengröße 132
3. Wellendurchmesser (mm) 38
4. Gehäusematerial Alu
5. AC/DC AC
6. Standard IEC
7. IEC-Rahmengröße 132
8. Wellenlänge (mm) 80
9. Passfederbreite (mm) 10
10. Passfederlänge (mm) 70
11. Bohrung Gewindewelle M12
12. Wellenhöhe, B3 montiert (mm) 132
13. Weite Fußlöcher, B3 montiert (mm) 216
14. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
15. Durchmesser Fußlöcher (mm) 12
16. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 300
17. Flanschzentrierung B5/V1/B35/V3 (mm) 230
18. Lochkreis B5/V1/B35/V3 (mm) 265
19. Anzahl Flanschlöcher 4
20. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 14.5
21. Lochkreis B14/B34/V18/V19 (mm) 165
22. Flanschgewindebohrungen B14/B34/V18/V19 M10
23. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 200
24. Flanschzentrierung B14/B34/V18/V19 (mm) 130
