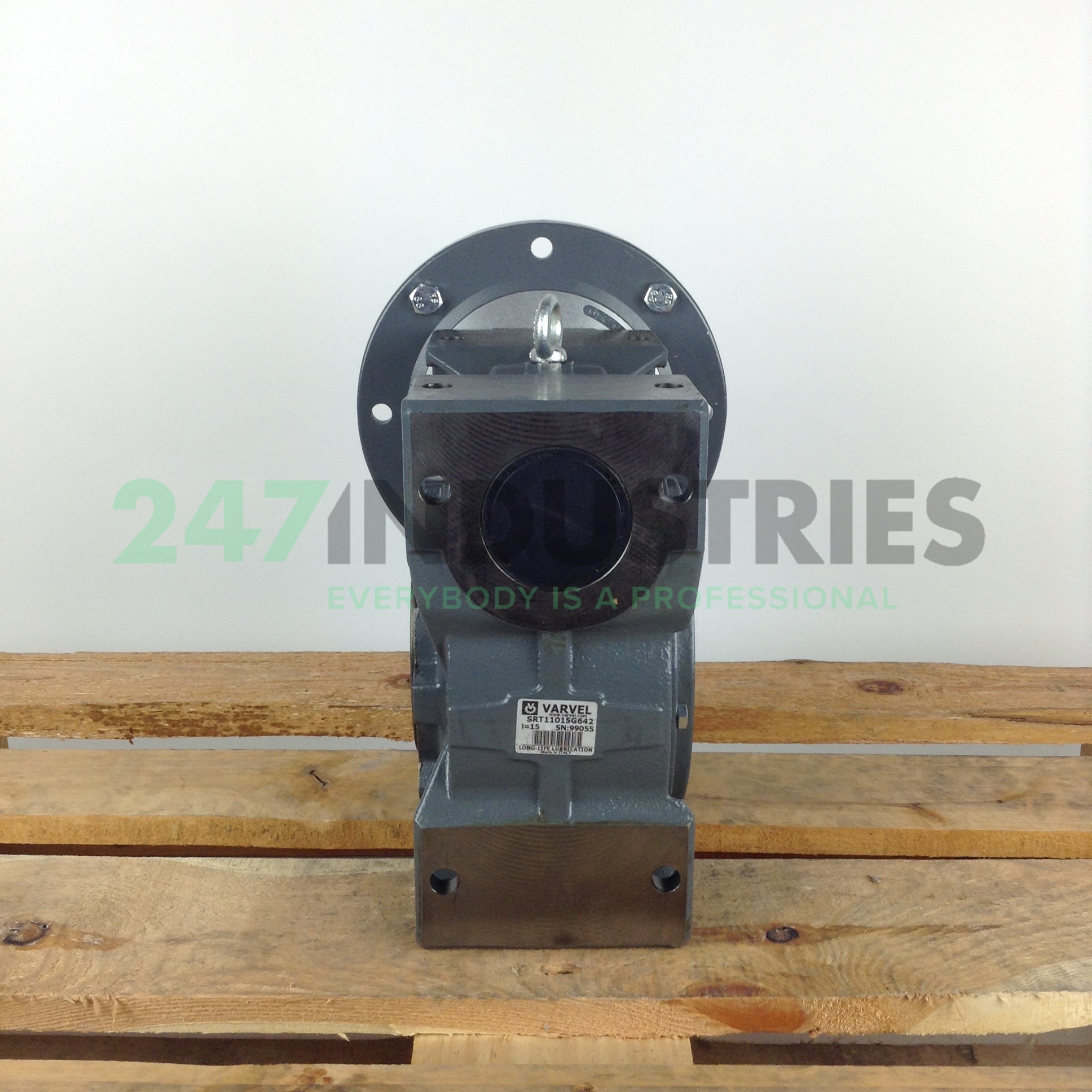

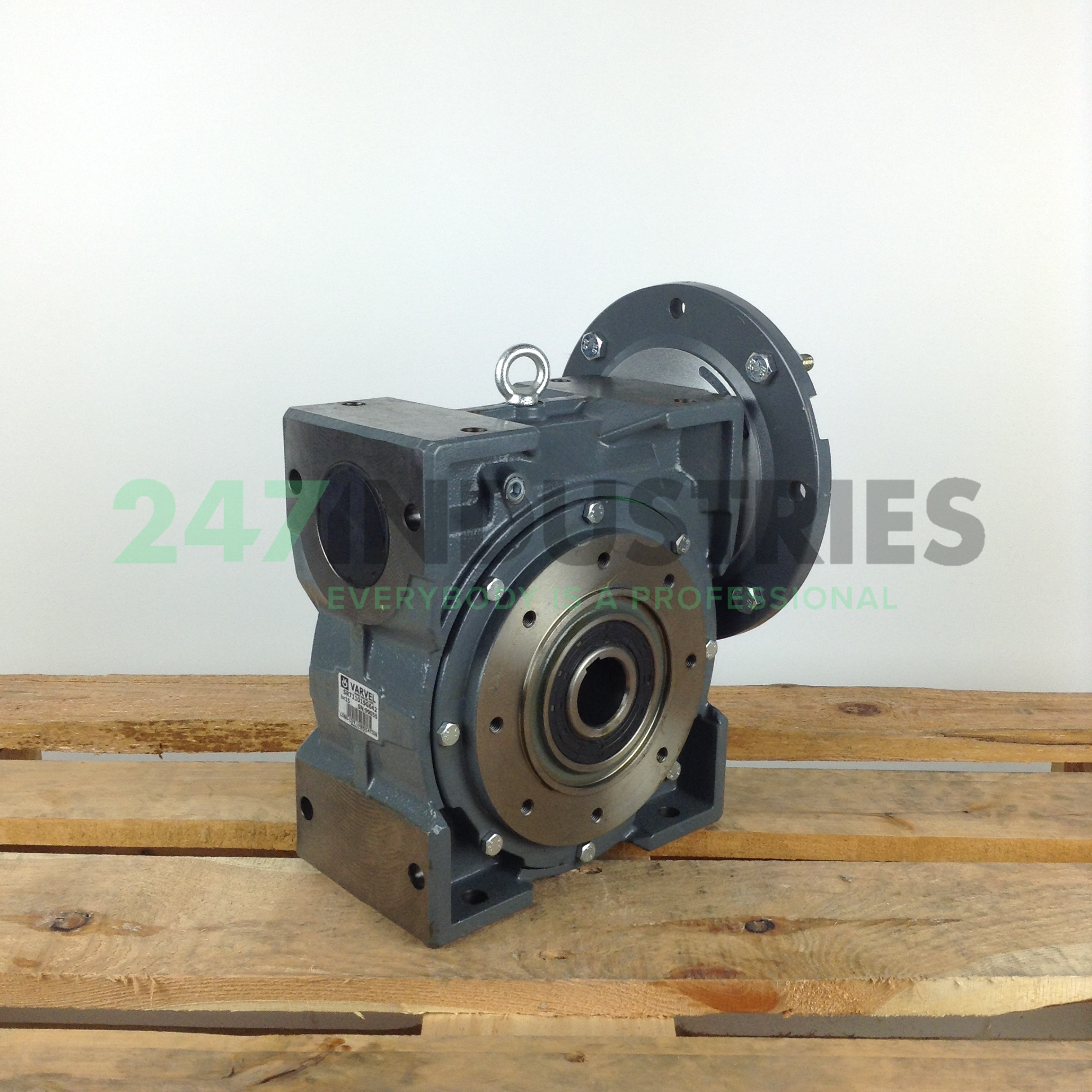

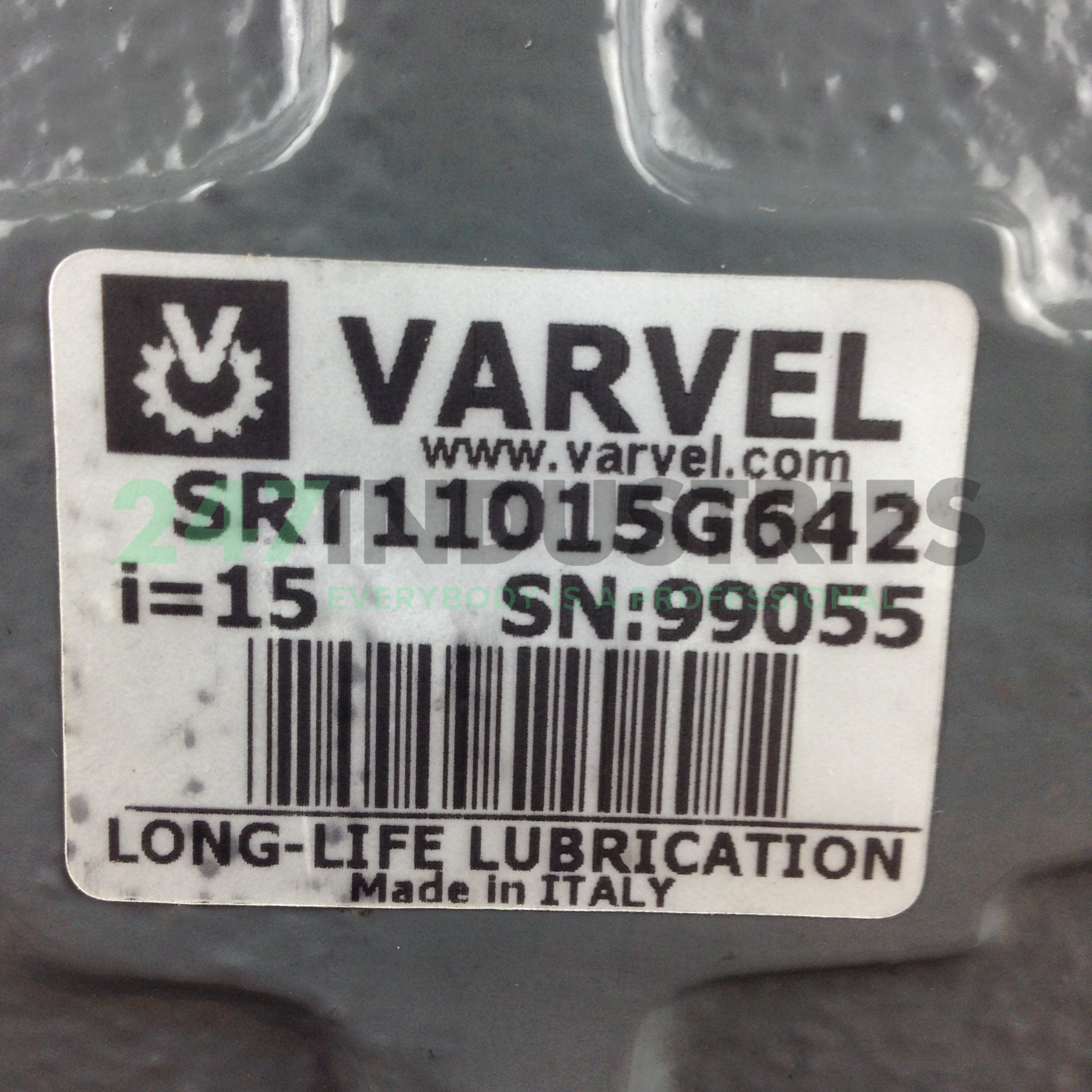

SRT11015G642-100B5 Varvel

Technische specificaties

1. Beschikbaarheid 0 stuks
2. Merk Varvel
3. Item number SRT11015G642-100B5 Varvel
4. Category Tandwielkasten

Gewicht en afmetingen

1. Gewicht (kg) 40

Producteigenschappen

1. Montage B5 (buitenflens)
2. Overbrengingsverhouding i = n1/n2 15
3. IEC-frameformaat 100

Gedetailleerde producteigenschappen

1. IEC-frameformaat 100
2. Asdiameter (mm) 28
3. IEC-frameformaat 100
4. Aslengte (mm) 60
5. Spiebreedte (mm) 8
6. Spielengte (mm) 50
7. Draad as boring M10
8. Ashoogte, B3 gemonteerd (mm) 100
9. Breedte voetopeningen, B3 gemonteerd (mm) 160
10. Lengte voetopeningen, B3 gemonteerd (mm) S=286, M=311
11. Diameter voetopeningen (mm) 12
12. Buitendiameter flens B5/V1/B35/V3 (mm) 250
13. Pasrand B5/V1/B35/V3 (mm) 180
14. Steek B5/V1/B35/V3 (mm) 215
15. Aantal flensopeningen 4
16. Diameter flensopeningen B5/V1/B35/V3 (mm) 14.5
17. Steek B14/B34/V18/V19 (mm) 130
18. Draad flensopeningen B14/B34/V18/V19 M8
19. Buitendiameter flens B14/B34/V18/V19 (mm) 160
20. Pasrand B14/B34/V18/V19 (mm) 110
