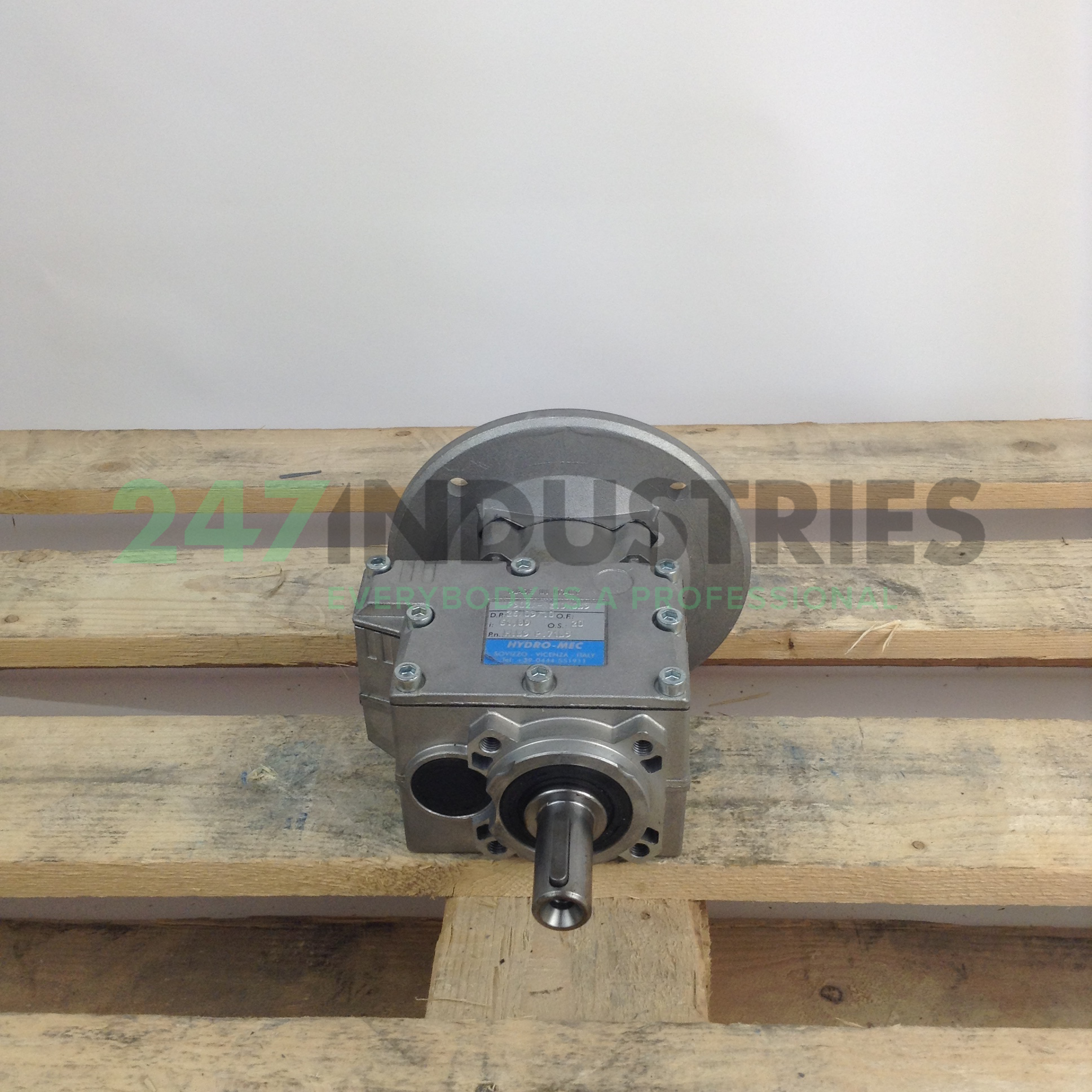

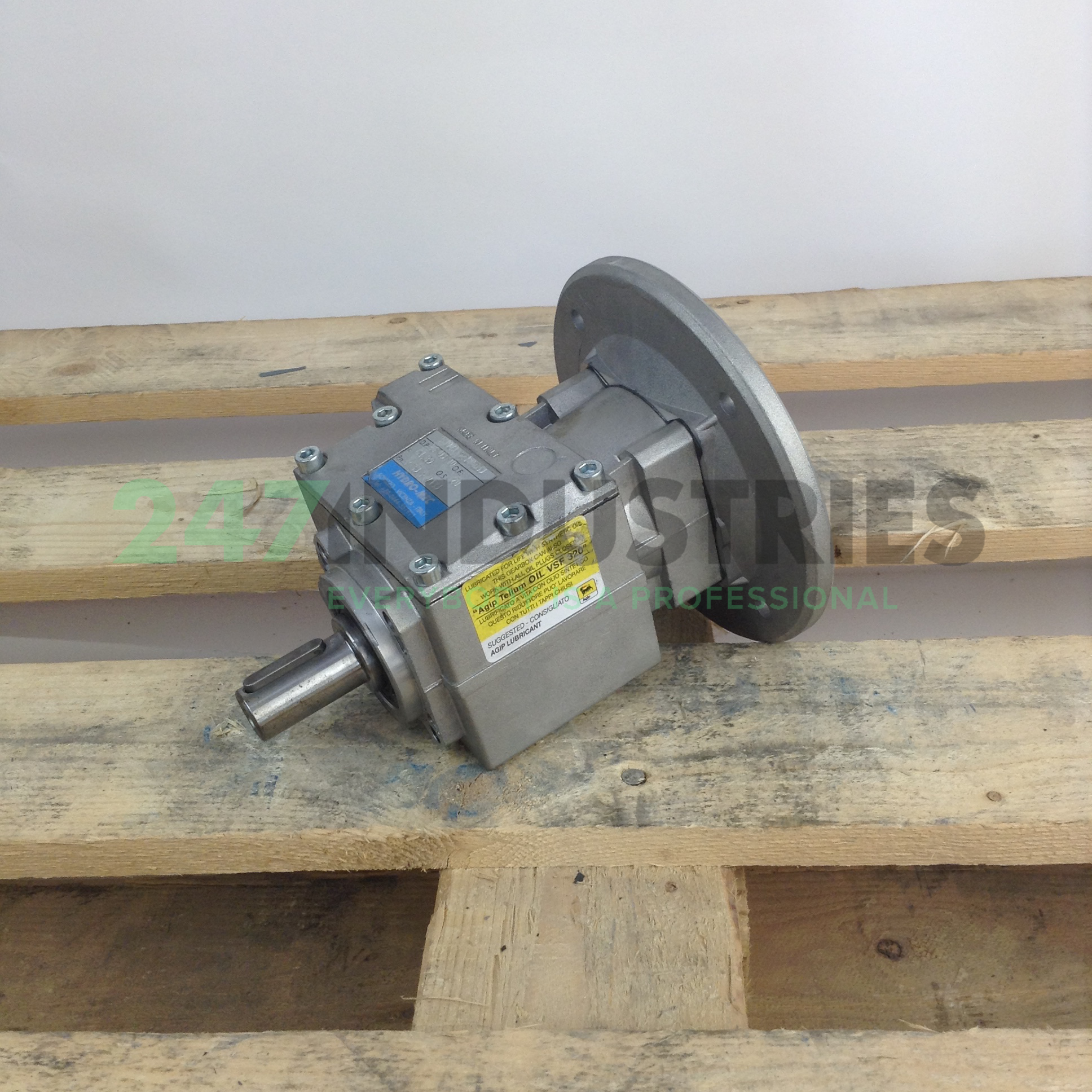

P302AN21DNCB3-B5I62 Hydro-Mec

Technische specificaties

1. Beschikbaarheid 0 stuks
2. Merk Hydro-Mec

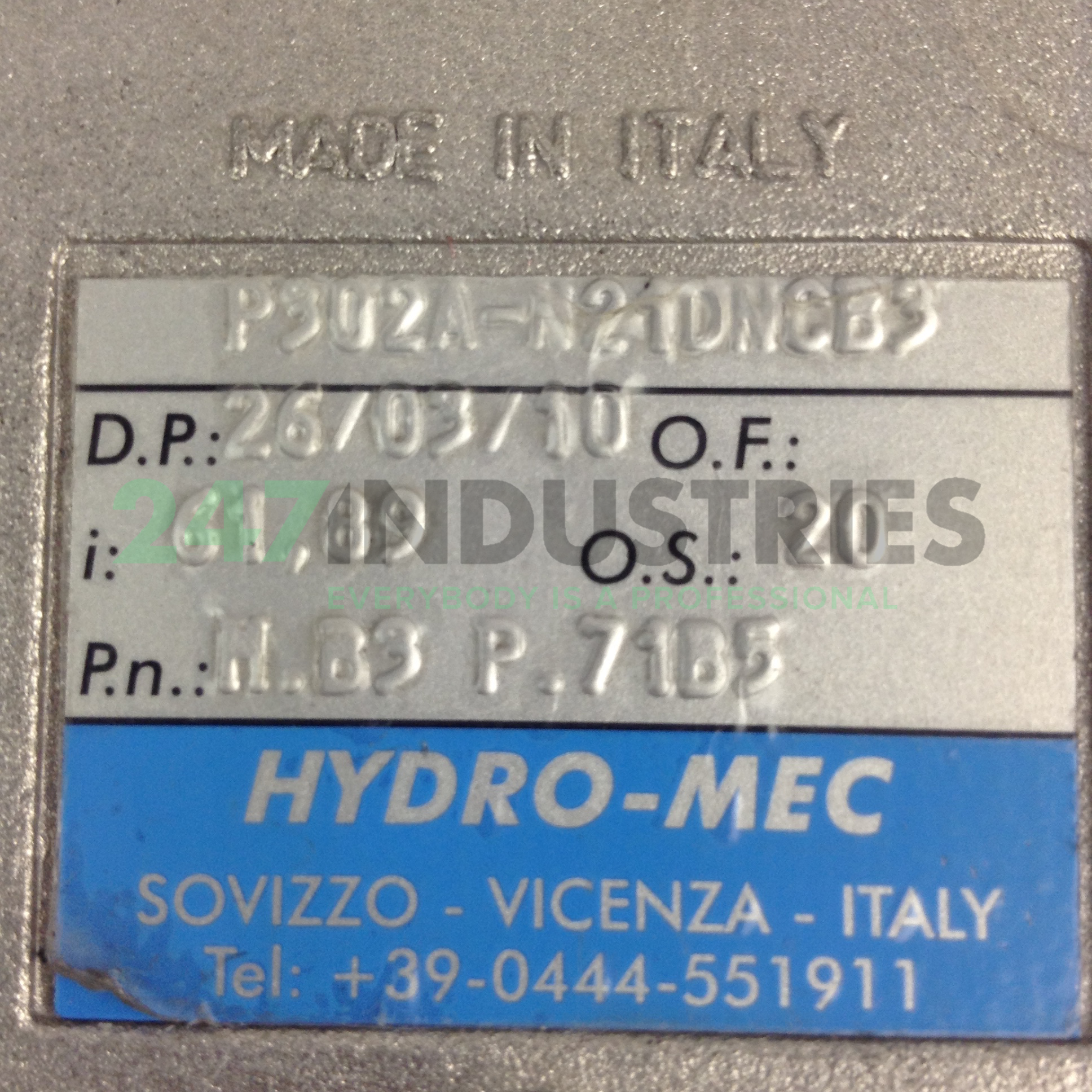

3. Item number P302AN21DNCB3-B5I62 Hydro-Mec
4. Category Tandwielkasten

Gewicht en afmetingen

1. Gewicht (kg) 3.56

Producteigenschappen

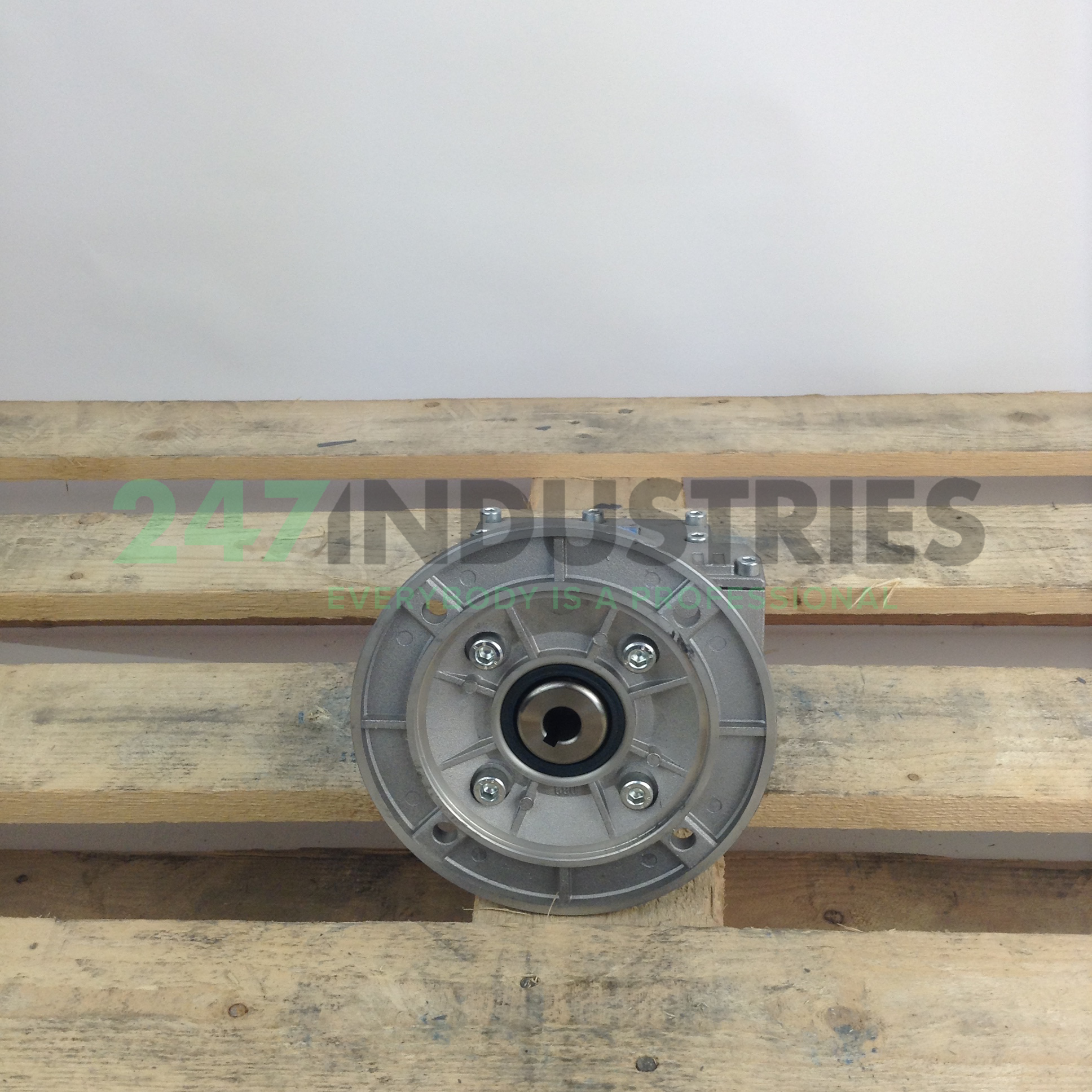

1. Montage B5 (buitenflens)
2. Overbrengingsverhouding i = n1/n2 62
3. IEC-frameformaat 71

Gedetailleerde producteigenschappen

1. IEC-frameformaat 71
2. Asdiameter (mm) 14
3. IEC-frameformaat 071
4. Aslengte (mm) 30
5. Spiebreedte (mm) 5
6. Spielengte (mm) 22
7. Draad as boring M5
8. Ashoogte, B3 gemonteerd (mm) 71
9. Breedte voetopeningen, B3 gemonteerd (mm) 112
10. Lengte voetopeningen, B3 gemonteerd (mm) 90
11. Diameter voetopeningen (mm) 7
12. Buitendiameter flens B5/V1/B35/V3 (mm) 160
13. Pasrand B5/V1/B35/V3 (mm) 110
14. Steek B5/V1/B35/V3 (mm) 130
15. Aantal flensopeningen 4
16. Diameter flensopeningen B5/V1/B35/V3 (mm) 10
17. Steek B14/B34/V18/V19 (mm) 85
18. Draad flensopeningen B14/B34/V18/V19 M6
19. Buitendiameter flens B14/B34/V18/V19 (mm) 105
20. Pasrand B14/B34/V18/V19 (mm) 70
