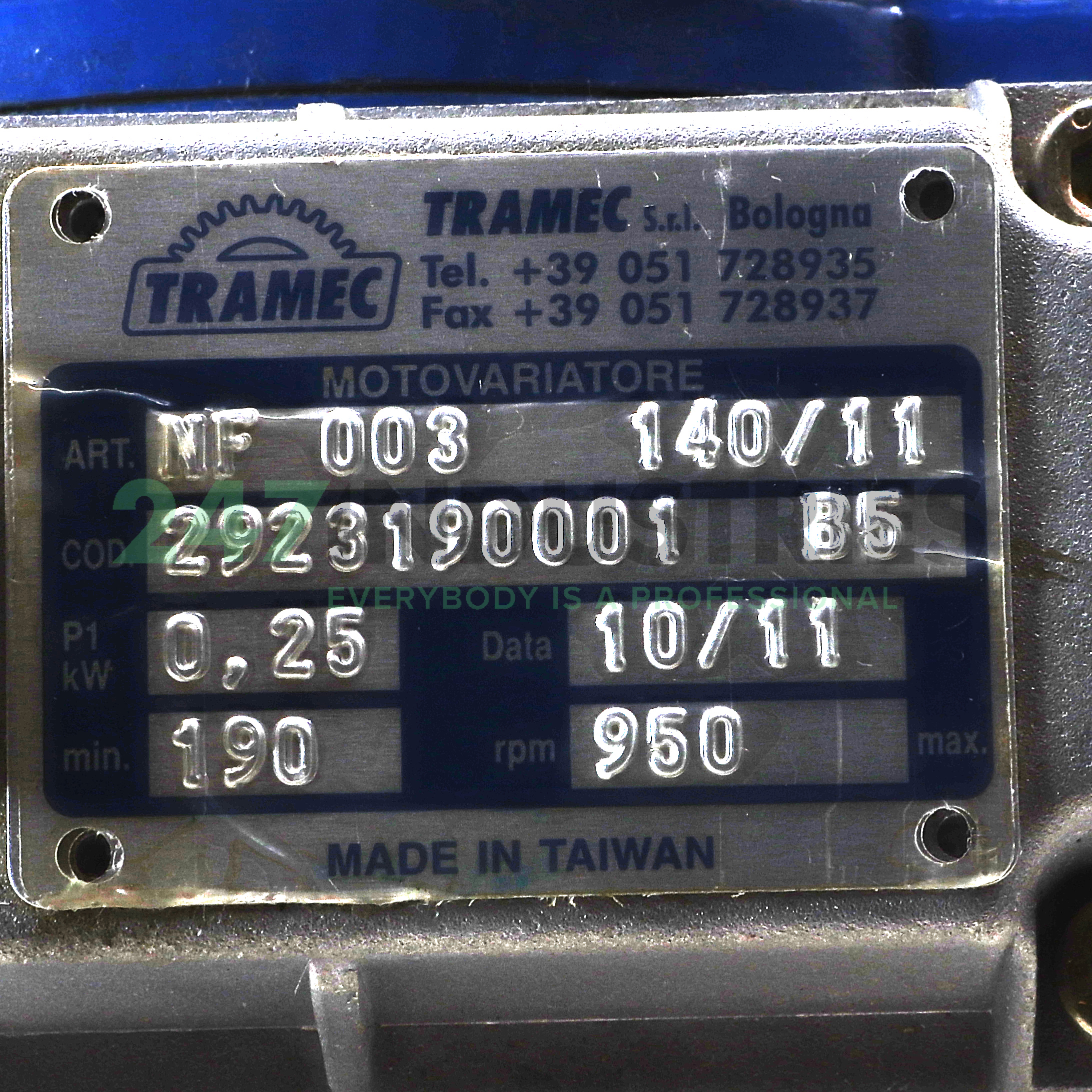

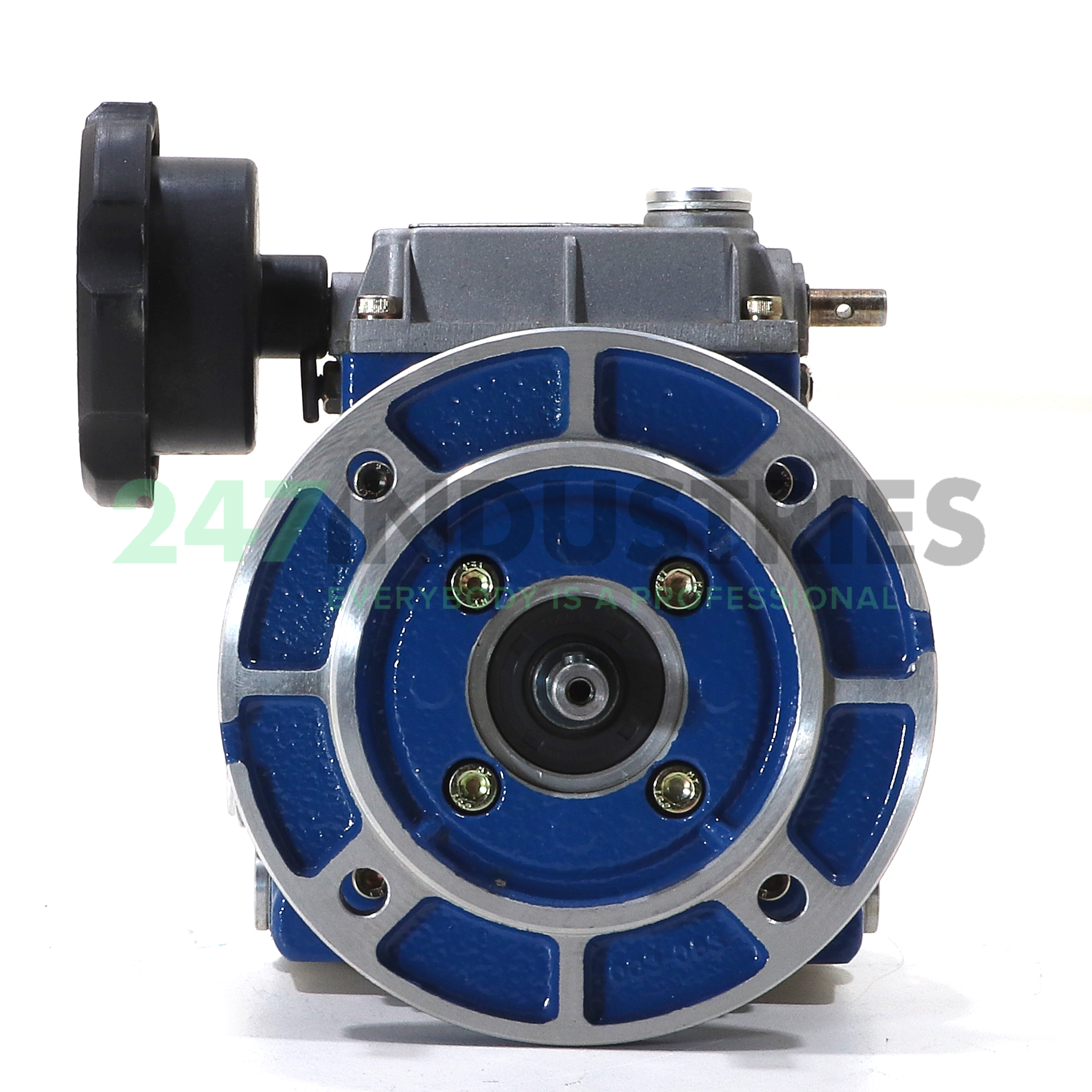

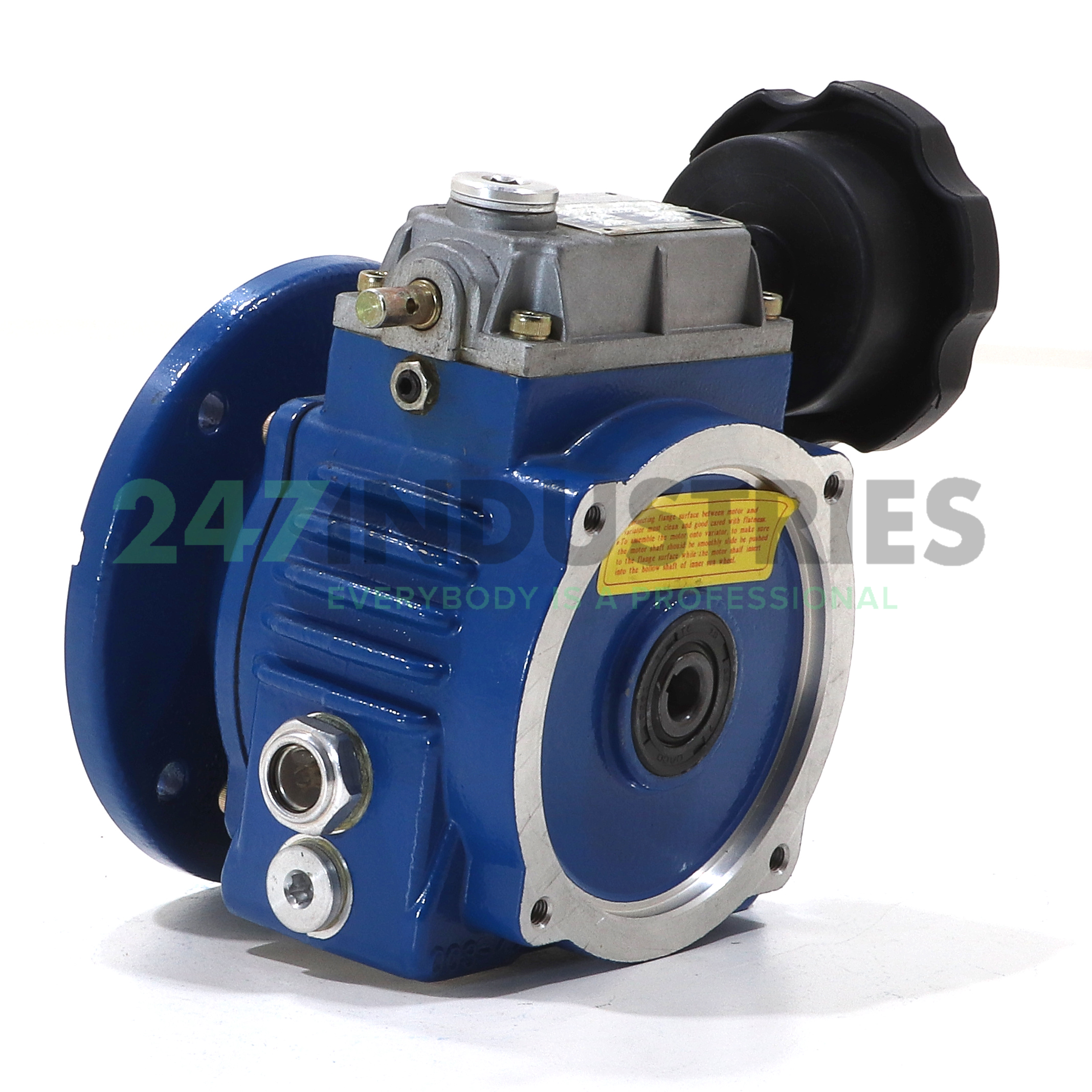

NF003-63B5I8 Tramec

Technische specificaties

1. Beschikbaarheid 0 stuks
2. Merk Tramec
3. Item number NF003-63B5I8 Tramec
4. Category Tandwielkasten

Gewicht en afmetingen

1. Gewicht (kg) 3.7

Producteigenschappen

1. Montage B5 (buitenflens)
2. Overbrengingsverhouding i = n1/n2 8
3. IEC-frameformaat 63

Gedetailleerde producteigenschappen

1. IEC-frameformaat 63
2. Asdiameter (mm) 11
3. IEC-frameformaat 063
4. Aslengte (mm) 23
5. Spiebreedte (mm) 4
6. Spielengte (mm) 16
7. Draad as boring M4
8. Ashoogte, B3 gemonteerd (mm) 63
9. Breedte voetopeningen, B3 gemonteerd (mm) 100
10. Lengte voetopeningen, B3 gemonteerd (mm) 80
11. Diameter voetopeningen (mm) 7
12. Buitendiameter flens B5/V1/B35/V3 (mm) 140
13. Pasrand B5/V1/B35/V3 (mm) 95
14. Steek B5/V1/B35/V3 (mm) 115
15. Aantal flensopeningen 4
16. Diameter flensopeningen B5/V1/B35/V3 (mm) 10
17. Steek B14/B34/V18/V19 (mm) 75
18. Draad flensopeningen B14/B34/V18/V19 M5
19. Buitendiameter flens B14/B34/V18/V19 (mm) 90
20. Pasrand B14/B34/V18/V19 (mm) 60
