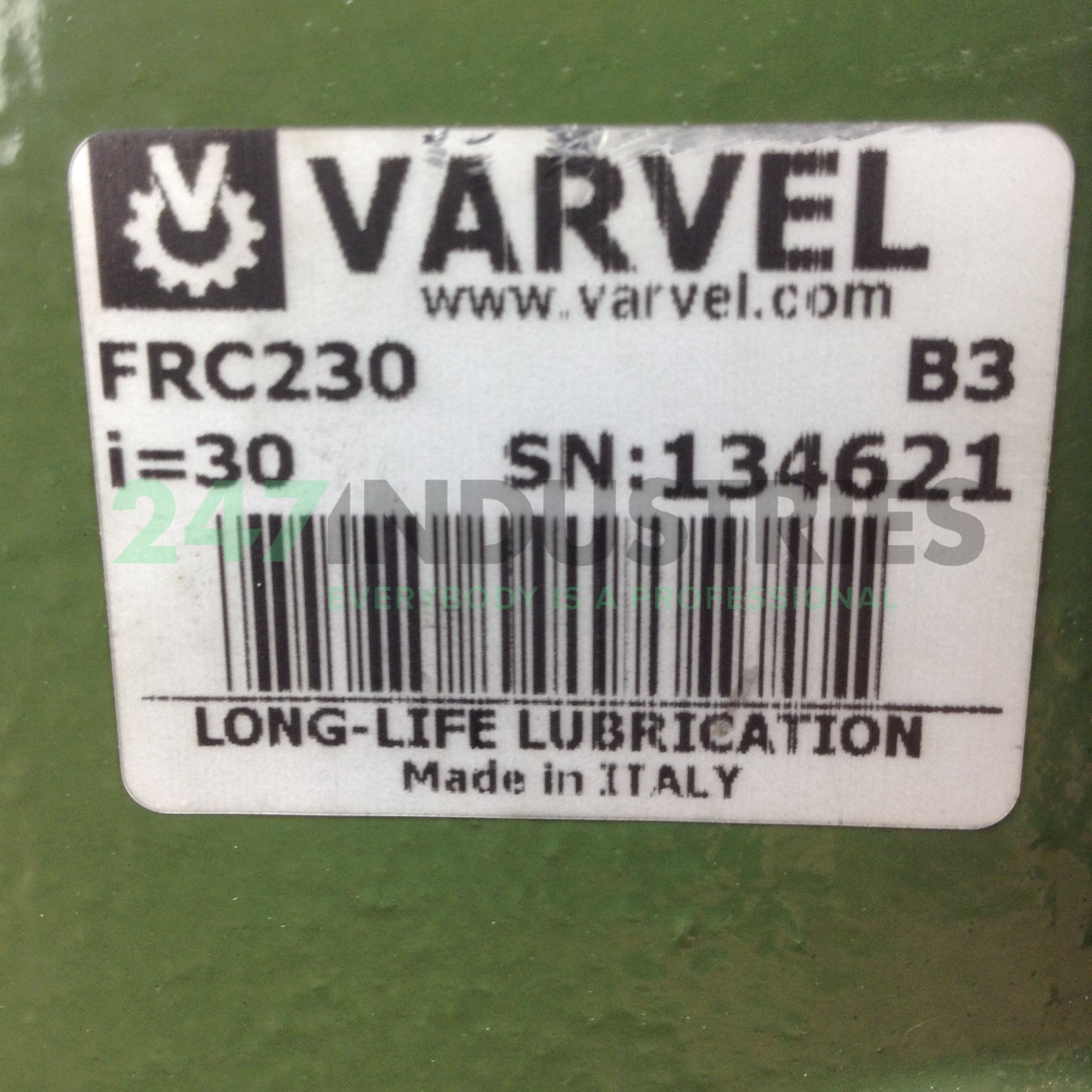

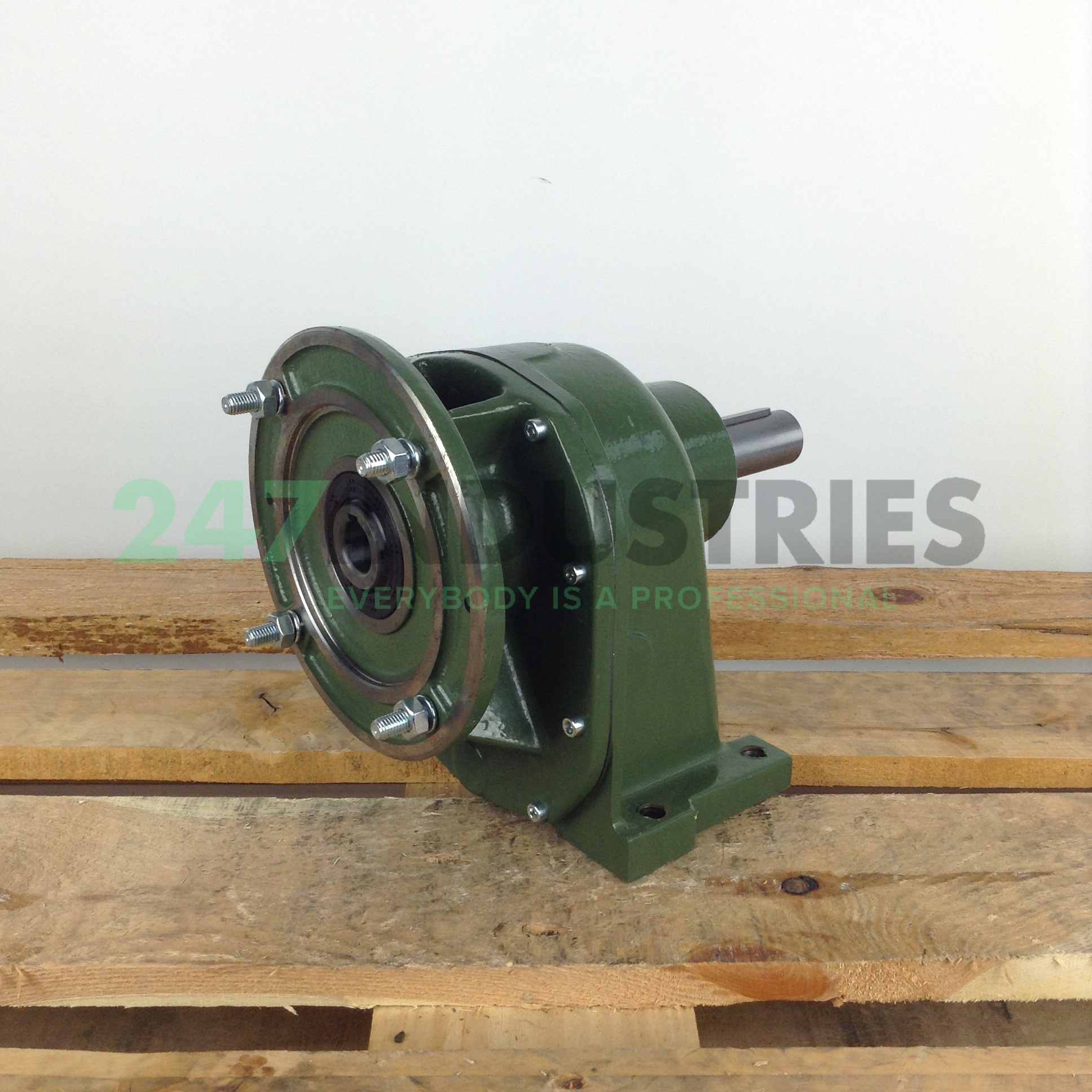

FRC230/B3-90B5I30 Varvel

Technische specificaties

1. Beschikbaarheid 0 stuks
2. Merk Varvel
3. Item number FRC230/B3-90B5I30 Varvel
4. Category Tandwielkasten

Gewicht en afmetingen

1. Gewicht (kg) 21.6

Producteigenschappen

1. Montage B5 (buitenflens)
2. Overbrengingsverhouding i = n1/n2 30
3. IEC-frameformaat 90

Gedetailleerde producteigenschappen

1. IEC-frameformaat 90

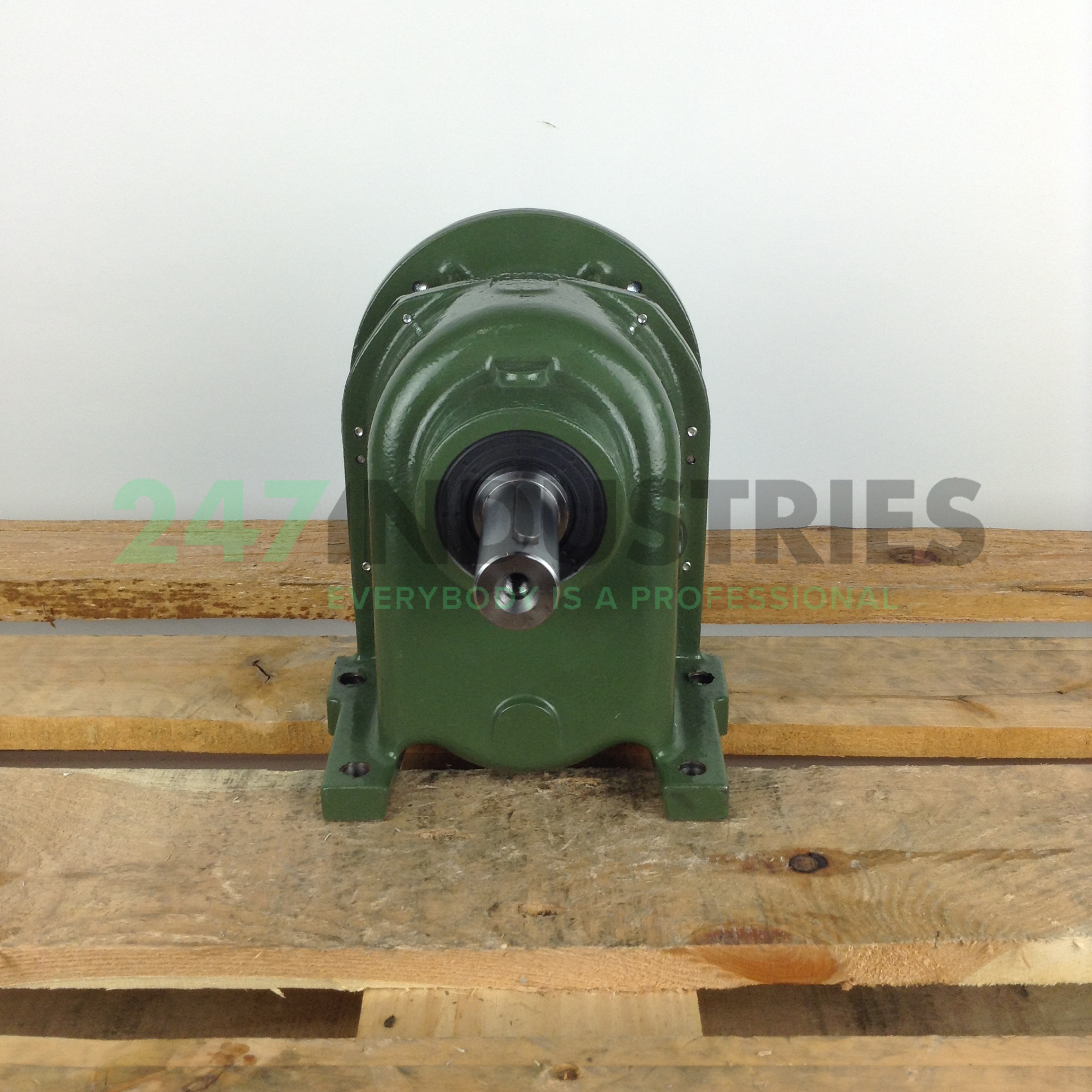

2. Asdiameter (mm) 24
3. IEC-frameformaat 090
4. Aslengte (mm) 50
5. Spiebreedte (mm) 8
6. Spielengte (mm) 40
7. Draad as boring M8
8. Ashoogte, B3 gemonteerd (mm) 90
9. Breedte voetopeningen, B3 gemonteerd (mm) 140
10. Lengte voetopeningen, B3 gemonteerd (mm) S=286, M=311
11. Diameter voetopeningen (mm) 10

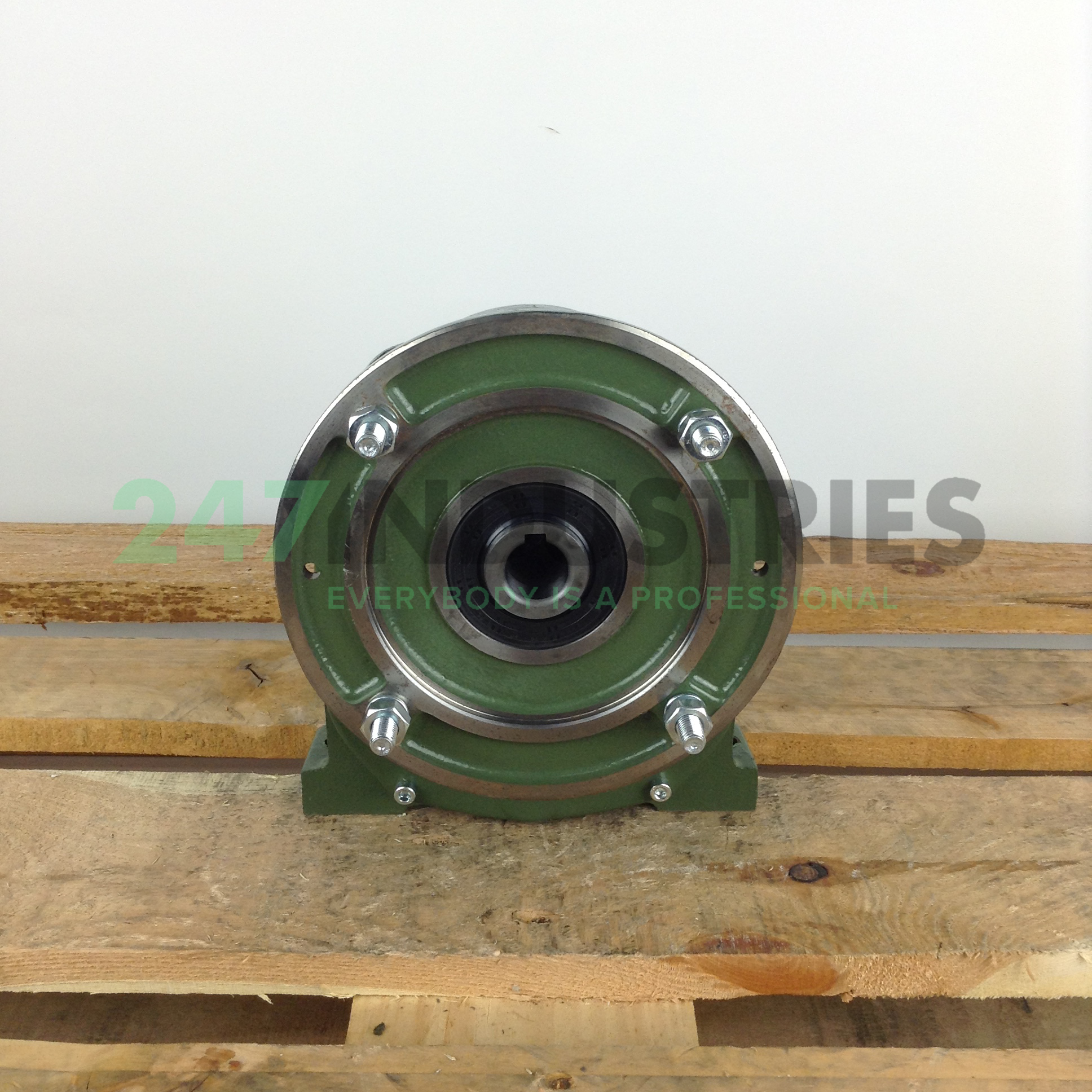

12. Buitendiameter flens B5/V1/B35/V3 (mm) 200
13. Pasrand B5/V1/B35/V3 (mm) 130
14. Steek B5/V1/B35/V3 (mm) 165
15. Aantal flensopeningen 4
16. Diameter flensopeningen B5/V1/B35/V3 (mm) 12
17. Steek B14/B34/V18/V19 (mm) 115
18. Draad flensopeningen B14/B34/V18/V19 M8
19. Buitendiameter flens B14/B34/V18/V19 (mm) 140
20. Pasrand B14/B34/V18/V19 (mm) 95
